Funkcje

Kroki:

1. Wybierz przekrój kabla z listy (1.5 – 240 mm²)

2. Wybierz materiał: Cu lub Al

3. Wpisz długość trasy w metrach

4. Wybierz sposób montażu

5. Wybierz typ obciążenia (silnik, gniazdka, spawarka...)

6. Naciśnij „Sprawdź" — otrzymasz max moc i max bezpiecznik

Wskazówki:

- Typ obciążenia wpływa na cos φ i wynik mocy

- Wynik może być ograniczony przez spadek napięcia

- Przy spawarkach i silnikach wybierz właściwy typ

— to istotnie zmienia wynik

Norma: PN-HD 60364-5-52

01

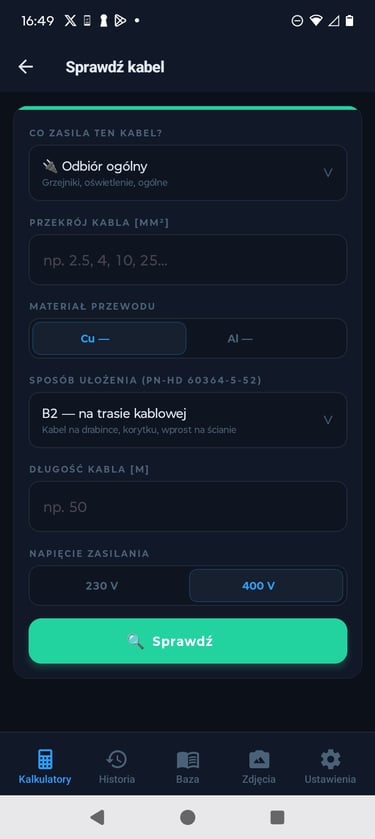

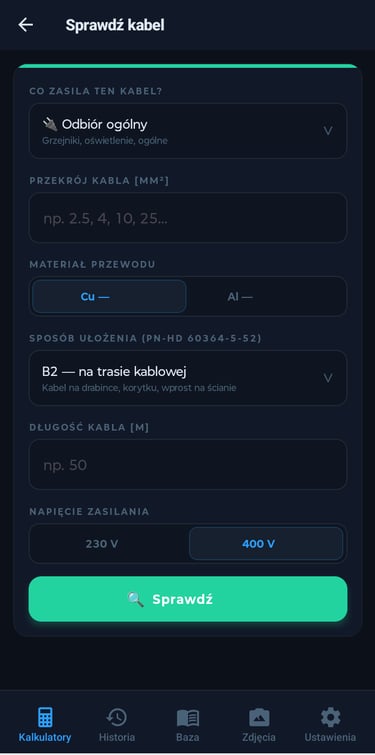

🔍 SPRAWDŹ ISTNIEJĄCY KABEL

Opis: Odwrotność kalkulatora, doboru, zamiast szukać kabla do zadanej mocy, sprawdzasz co wytrzyma kabel który już masz. Podajesz przekrój, materiał, długość i sposób ułożenia — dostajesz maksymalne dopuszczalne obciążenie (kW) i największy dopuszczalny bezpiecznik.

Mam kabel — co wytrzyma? Jakie max obciążenie i bezpiecznik?

Kroki:

1. Podaj moc odbiornika w kW

2. Wybierz napięcie: 230V (1-faza) lub 400V (3-fazy)

3. Wpisz długość trasy kablowej w metrach

4. Wybierz materiał: miedź (Cu) lub aluminium (Al)

5. Wybierz sposób montażu (A1, A2, B1, B2 lub C)

6. Wybierz charakterystykę wyłącznika: B, C lub D

7. Naciśnij „Oblicz" — otrzymasz gotowy dobór

Wskazówki:

- Metoda C (w ziemi) daje największą obciążalność

- Al wymaga o 1–2 przekroje większego kabla niż Cu

- Wyłącznik B — oświetlenie i gniazdka

- Wyłącznik C — silniki, pompki, urządzenia AGD

- Wyłącznik D — silniki z ciężkim rozruchem

- ΔU max: 3% dla oświetlenia, 5% dla pozostałych wg PN-HD 60364

Norma: PN-HD 60364-4-43, PN-HD 60364-5-52

02

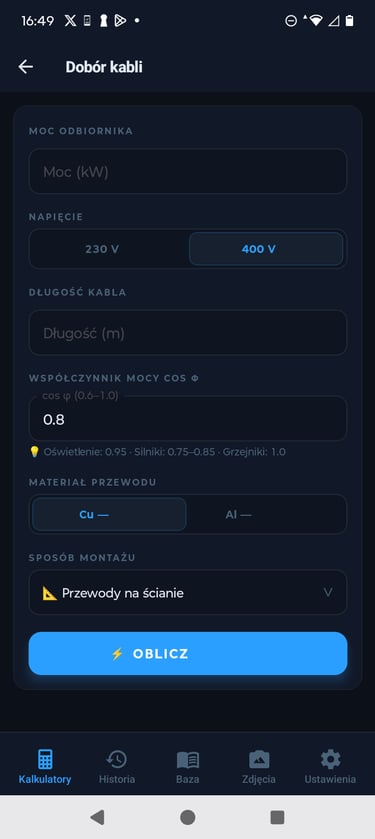

⚡ DOBÓR KABLI

Opis: Główny kalkulator do projektowania instalacji elektrycznych. Na podstawie mocy odbiornika, napięcia, długości trasy i sposobu ułożenia kabla — oblicza minimalny przekrój przewodu (Cu lub Al), dobiera zabezpieczenie nadprądowe i sprawdza czy spadek napięcia mieści się w normowych granicach.

Oblicz przekrój przewodu, zabezpieczenie i sprawdź spadek napięcia

Kroki:

1. Wybierz napięcie: 230V (1F) lub 400V (3F)

2. Ustaw cos φ (lub wybierz preset: silnik, oświetlenie...)

3. Wpisz jedną wartość: kW, A lub kVA

4. Naciśnij „Oblicz i zapisz" — reszta zostaje przeliczona

Wskazówki:

- Grzejniki, piece: cos φ = 1.0

- Oświetlenie LED/fluorescencyjne: cos φ = 0.90–0.95

- AGD, komputery: cos φ = 0.80–0.90

- Silniki elektryczne: cos φ = 0.75–0.85

- Spawarki: cos φ = 0.50–0.70

- kVA = kW / cos φ — moc pozorna jest zawsze ≥ moc czynna

03

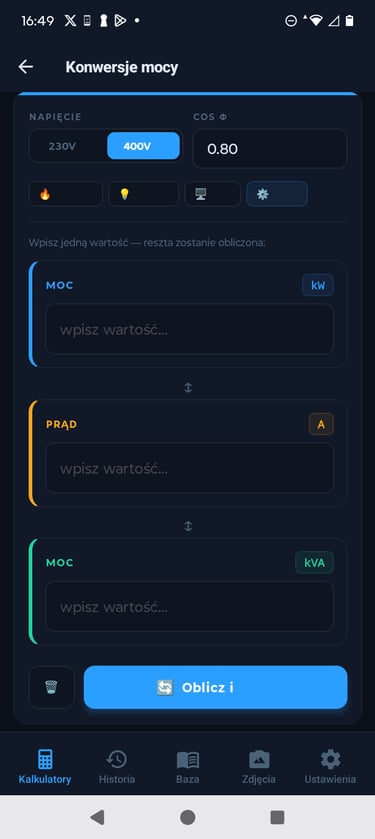

🔄 KONWERSJE MOCY

Opis: Szybki kalkulator do przeliczania między mocą czynną (kW), prądem (A) i mocą pozorną (kVA). Wpisz dowolną jedną wartość — reszta zostaje obliczona automatycznie. Działa dla sieci 1-fazowej 230V i 3-fazowej 400V z uwzględnieniem współczynnika mocy cos φ.

Przelicz kW ↔ A ↔ kVA dla sieci 1F i 3F

Kroki:

1. Naciśnij „Skanuj tabliczkę" — skieruj aparat na tabliczkę znamionową

2. OCR automatycznie rozpozna: P, U, I, cos φ, Hz, obr/min

3. Sprawdź i popraw dane jeśli OCR się pomylił

4. Alternatywnie: wpisz dane ręcznie w formularzu

5. Naciśnij „Oblicz" — otrzymasz kabel i zabezpieczenie

Wskazówki:

- Tabliczka musi być dobrze oświetlona i czytelna

- OCR działa najlepiej z metalowymi tabliczkami z wyraźnym drukiem

- Przy silnikach uwzględniany jest prąd rozruchowy (do wyboru B/C/D)

- Wyniki można zapisać do historii

Norma: PN-EN 60034

04

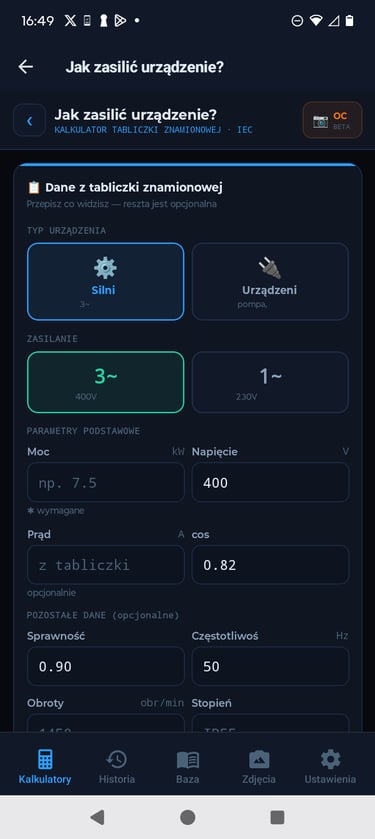

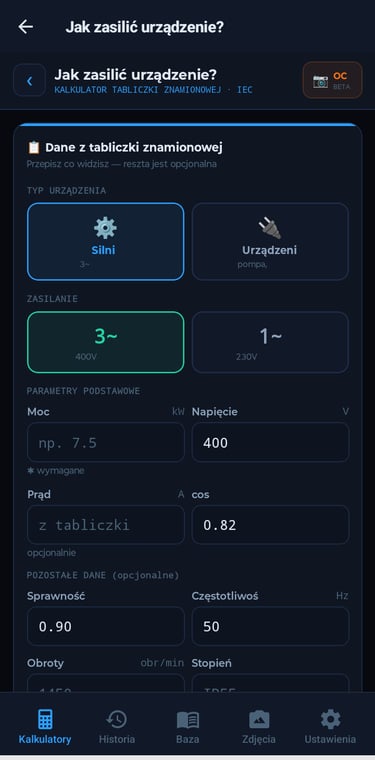

🔌 JAK ZASILIĆ URZĄDZENIE?

Opis: Narzędzie do doboru zasilania urządzenia lub silnika. Możesz zeskanować tabliczkę znamionową aparatem (OCR automatycznie wypełni pola) lub wpisać dane ręcznie. Na tej podstawie aplikacja dobiera kabel zasilający i zabezpieczenie nadprądowe.

Skanuj tabliczkę znamionową (OCR) lub wpisz dane — dobór kabla i zabezpieczenia

Kroki:

1. Utwórz nowy projekt i podaj nazwę rozdzielnicy

2. Dodaj komórki przyciskiem „+ Komórka"

3. Dla każdej komórki podaj: oznaczenie (np. F8) i opis (np. Wentylator W7)

4. Ustaw szerokość w modułach (1–5 × 17.5mm)

5. Możesz dodać przerwy między grupami aparatów 6. Podgląd i eksport PDF z górnego paska

Wskazówki:

- Limit znaków zależy od szerokości komórki

- Komórki możesz przesuwać w górę i dół

- Orientacja PDF: pionowa lub pozioma (ustawienia projektu)

- Projekt zapisuje się automatycznie, możesz wrócić i edytować

05

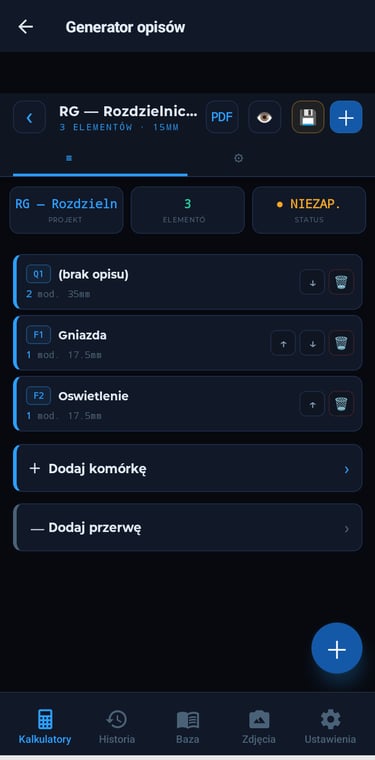

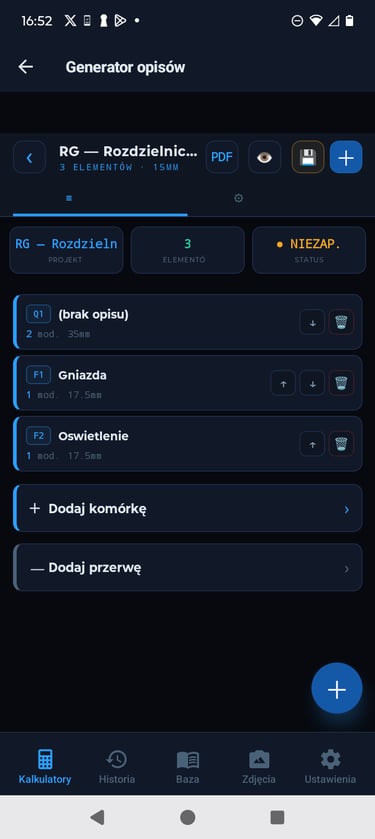

📋 GENERATOR OPISÓW ROZDZIELNICY

Opis: Narzędzie do generowania opisów tabliczek rozdzielnicy, oznaczeń i nazw obwodów. Tworzysz listę komórek (każda z oznaczeniem i opisem), ustawiasz szerokości modułów i eksportujesz do PDF. Idealne do opisywania RG, RP i tablic mieszkaniowych.

Twórz opisy komórek rozdzielnicy i eksportuj do PDF

Kroki:

1. Otwórz narzędzie — pomiar startuje automatycznie

2. Skieruj czujnik telefonu (zwykle obok aparatu przedniego) na mierzoną powierzchnię

3. Odczyt w luksach (lx) aktualizuje się na bieżąco

4. Naciśnij HOLD aby zamrozić aktualny odczyt

5. Sprawdź klasyfikację, aplikacja automatycznie porównuje z normą

6. Statystyki sesji: MIN, MAX, ŚREDNIA widoczne na dole

Wskazówki:

- Czujnik telefonu ma ograniczoną dokładność, wyniki orientacyjne

- Do pomiarów normowych używaj certyfikowanego luksomierza

- Norma PN-EN 12464-1:2021 określa minimum: biuro 500 lx, korytarz 100 lx, warsztat 500 lx

- Pomiar na płaszczyźnie roboczej (0,85m od podłogi)

- Wynik zależy od pozycji telefonu

— trzymaj równolegle do mierzonej powierzchni

Norma: PN-EN 12464-1:2021

06

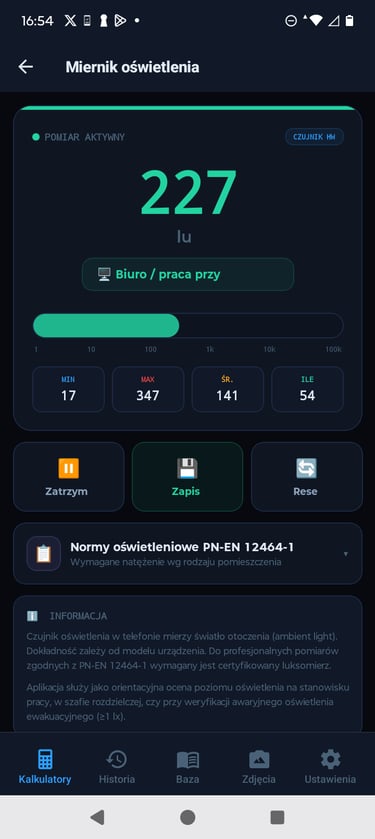

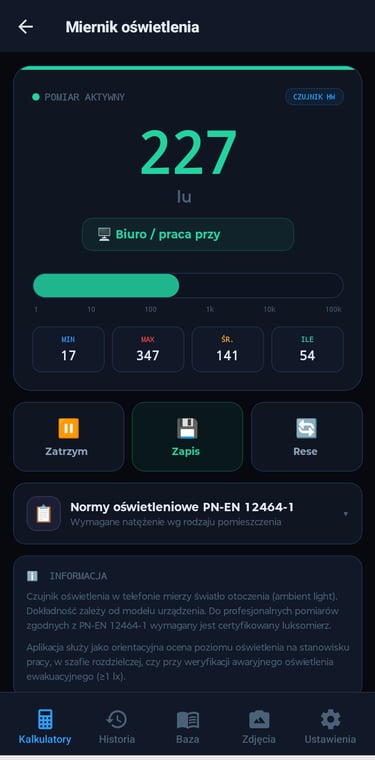

💡 MIERNIK OŚWIETLENIA (LUX)

Opis: Luksomierz wykorzystujący czujnik światła w telefonie. Odczyt natężenia oświetlenia w czasie rzeczywistym z klasyfikacją wg normy PN-EN 12464-1:2021. Funkcja HOLD (zamrożenie odczytu), statystyki sesji (MIN/MAX/ŚREDNIA) i tabela wymaganych wartości dla różnych pomieszczeń.

Mierz natężenie oświetlenia czujnikiem telefonu

Kroki:

1. Utwórz nowy protokół — podaj numer i datę

2. Krok 1: Dane obiektu (adres, typ instalacji, układ sieci)

3. Krok 2: Warunki pomiarów (temperatura, wilgotność)

4. Krok 3: Sprzęt pomiarowy (wybierz miernik, zdjęcie świadectwa kalibracji)

5. Krok 4: Wybierz typy pomiarów do przeprowadzenia

6. Krok 5–7: Uzupełnij tabele pomiarowe — wyniki oceniane automatycznie

7. Krok 8: Zdjęcia dokumentacyjne

8. Krok 9: Ocena końcowa (pozytywna/negatywna)

9. Krok 10: Podpisy elektroniczne

10. Generuj PDF — pełny protokół gotowy do druku / wysyłki

Wskazówki:

- 12 typów pomiarów: oględziny, ciągłość PE, izolacja, pętla zwarciowa, RCD, uziemienie, kolejność faz, spadki napięcia, SPD, EMC, izolacja podłóg, natężenie oświetlenia

- Automatyczna ocena: wynik ≥ norma → POZYTYWNA, poniżej → NEGATYWNA

- Podpisy składane palcem na ekranie — zapisywane jako obraz

- PDF: strona tytułowa z logo firmy + wszystkie tabele + zdjęcia + podpisy + normy

- Zdjęcia świadectw kalibracji mierników i uprawnień SEP w załącznikach

- Stopka na każdej stronie: dane firmy + Elektryk Pro Box + numeracja

Norma: PN-HD 60364-6, PN-EN 60364-4-41, PN-EN 61557

07

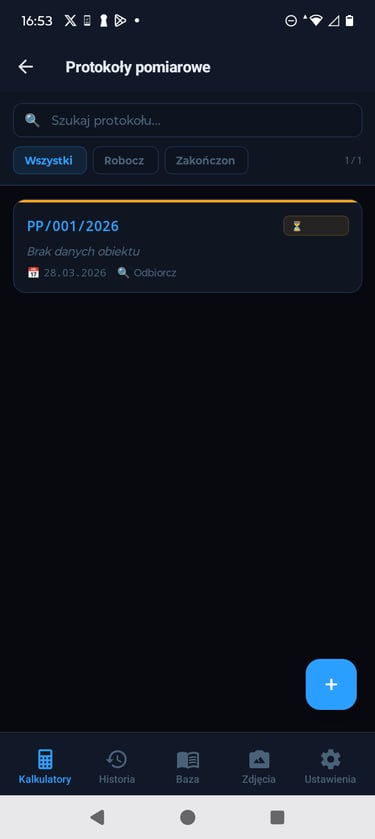

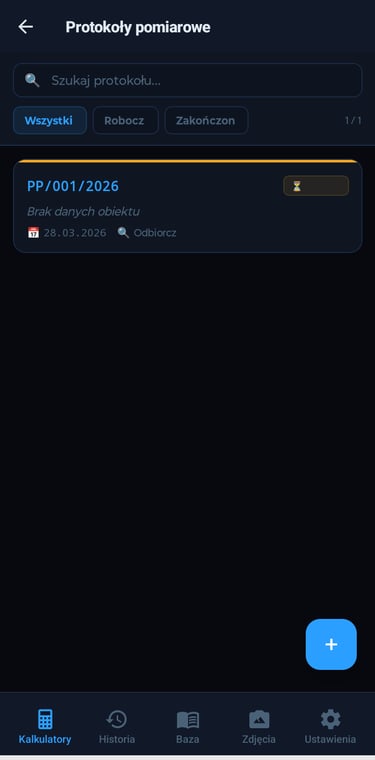

📊 PROTOKOŁY POMIAROWE

Opis: Kreator protokołów pomiarowych zgodnych z PN-HD 60364-6. Prowadzi krok po kroku: dane obiektu, warunki, sprzęt pomiarowy, tabele wyników (12 typów pomiarów), zdjęcia, podpisy elektroniczne. Automatyczna ocena wyników i generowanie profesjonalnego PDF ze stopką firmową.

Pełne protokoły z pomiarów elektrycznych → PDF

Kroki:

1. Utwórz nowy schemat lub wybierz szablon (RG, RP, RK...)

2. Z palety wybierz elementy, podzielone na 8 kategorii

3. Uzupełnij parametry: oznaczenie, bieguny, producent/typ, Icu, kabel

4. Dodaj RCD/RCBO i przypisz do nich wyłączniki podrzędne

5. Schemat odświeża się na bieżąco, widoczny układ pionowy z szyną zbiorczą

6. Eksportuj do PDF, strona tytułowa + schemat + tabela wykaz elementów

Wskazówki:

- 28 typów elementów: QS, QF, NH, MCB 1P/2P/3P, FU, RCD, RCBO, SPD, kWh, silnik, stycznik KM, przekaźnik KR, BIS, zegar KT, zegar astro, lampka H, buzzer HA, listwa X, przekładnik TA

- Numeracja (F1, F2...) nadawana automatycznie, można nadpisać

- PDF zawiera dane firmy w stopce + "Elektryk Pro Box · 1/N"

- Tabela opisowa na dole schematu z oznaczeniami i nazwami

- Elementy można przenosić między poziomem głównym a RCD

Norma: IEC 60617, PN-HD 60364

08

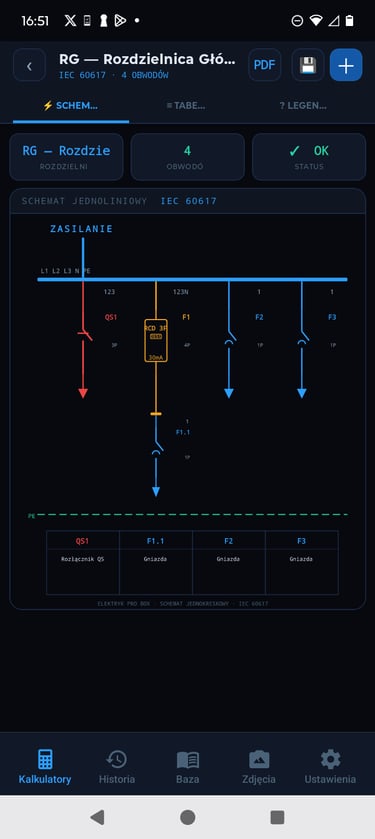

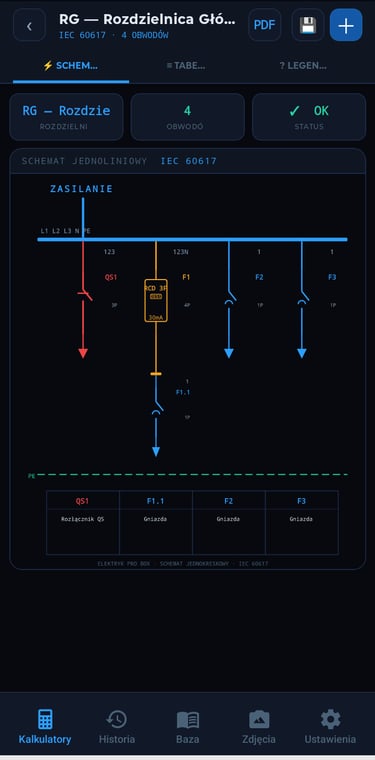

📐 SCHEMAT ROZDZIELNICY

Opis: Edytor schematów jednoliniowych rozdzielnic elektrycznych zgodny z IEC 60617. Układ pionowy jak w profesjonalnej dokumentacji: zasilanie z góry, szyna zbiorcza, elementy w kolumnach w dół. 28 typów elementów w 8 kategoriach: wyłączniki, RCD, SPD, styczniki, przekaźniki, zegary, lampki, listwy zaciskowe. PDF ze stopką firmową i tabelą opisową.

Profesjonalny schemat jednokreskowy IEC 60617 → PDF

ELEKTRYK PRO BOX

APLIKACJA

O mnie

Cześć! Jestem elektrykiem, który pewnego dnia stwierdził, że ciągłe kartkowanie tabel i normatywów to strata czasu. Szukałem dobrej aplikacji w Google Play, ale te które znalazłem albo były płatne, albo zmuszały do oglądania kilkunastosekundowych reklam po każdym obliczeniu — co na budowie jest po prostu irytujące. A jak nie było zasięgu? Nie działały wcale.

Więc zrobiłem swoją.

Elektryk Pro Box tworzę sam, wieczorami po pracy, bo wiem czego brakuje na budowie. Za aplikacją nie stoi żadna korporacja, żaden zespół programistów ani inwestor. Jeden elektryk, jeden laptop i dużo kawy. Dlatego każda funkcja wynika z realnej potrzeby, mojej albo kolegów z branży.

Aplikacja jest darmowa, działa w pełni offline, nie zawiera reklam i nie zbiera żadnych danych. Twoje obliczenia, protokoły i schematy zostają tylko na Twoim telefonie, nigdzie ich nie wysyłam, bo uważam że tak powinno być.

Wersja 2.0.0 i ta strona powstały dzięki ludziom, którzy postawili mi kawę na buycoffee.to i napisali "rób dalej". To Wasze wsparcie napędza rozwój, każda złotówka oznacza, że mogę poświęcić kolejny wieczór na nową funkcję zamiast zastanawiać się czy to ma sens.

Ma sens. Dzięki Wam.
